HYAY-Z紙張凹版印刷機
概述
PRODUCT GENERALIZATIONS
※ 四電機張力系統控制
※ 單工位自動液壓上卷、下卷（可做不停機收、放卷裝置）
※ 放卷采用自動張力控制，磁粉制動器400N.M
※ 收卷力矩電機100N.M（新加坡合資）
※ 電器采用正泰
※ 導輥采用展平輥直徑80mm（關鍵部位直徑100mm）
※ 主機變頻15KW（安川變頻器+西門子電機）
※ 印刷速度80米/分鐘，機械速度130米/分鐘
※ 單工位自動液壓上卷、下卷（可做不停機收、放卷裝置）
※ 放卷采用自動張力控制，磁粉制動器400N.M
※ 收卷力矩電機100N.M（新加坡合資）
※ 電器采用正泰
※ 導輥采用展平輥直徑80mm（關鍵部位直徑100mm）
※ 主機變頻15KW（安川變頻器+西門子電機）
※ 印刷速度80米/分鐘，機械速度130米/分鐘
性能特點
PRODUCT GENERALIZATIONS
※ 四電機張力系統控制
※ 單工位自動液壓上卷、下卷（可做不停機收、放卷裝置）
※ 放卷采用自動張力控制，磁粉制動器400N.M
※ 收卷力矩電機100N.M（新加坡合資）
※ 電器采用正泰
※ 導輥采用展平輥直徑80mm（關鍵部位直徑100mm）
※ 主機變頻15KW（安川變頻器+西門子電機）
※ 印刷速度80米/分鐘，機械速度130米/分鐘
※ 單工位自動液壓上卷、下卷（可做不停機收、放卷裝置）
※ 放卷采用自動張力控制，磁粉制動器400N.M
※ 收卷力矩電機100N.M（新加坡合資）
※ 電器采用正泰
※ 導輥采用展平輥直徑80mm（關鍵部位直徑100mm）
※ 主機變頻15KW（安川變頻器+西門子電機）
※ 印刷速度80米/分鐘，機械速度130米/分鐘

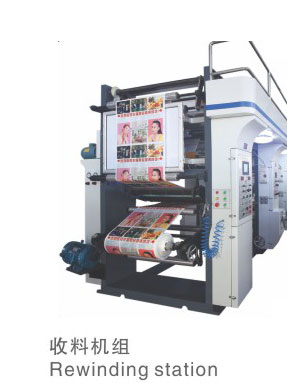

機械部件
PRODUCT GENERALIZATIONS
技術參數
TECHNICAL PARAMETER
| 型號 | HYAY-RZ-600（6色） | HYAY-RZ-800（6色） | HYAY-RZ-1000（6色） | HYAY-RZ-1200（6色） |
| 印版直徑 | 100-320mm | 100-320mm | 100-320mm | 100-320mm |
| 最大印刷寬度 | 600mm | 800mm | 1000mm | 1200mm |
| 最大放卷直徑 | 1200mm | 1200mm | 1200mm | 1200mm |
| 最大收卷直徑 | 1200mm | 1200mm | 1200mm | 1200mm |
| 最高印刷速度 | 80/m/min | 80/m/min | 80/m/min | 80/m/min |
| 套印精度 | ≤0.12mm | ≤0.12mm | ≤0.12mm | ≤0.12mm |
| 烘干方式 | 電加熱 | 電加熱 | 電加熱 | 電加熱 |
| 機械功率 | 140kw | 160kw | 160kw | 180KW |
| 機械重量 | 15T | 16T | 17T | 18T |
| 機械尺寸 | 20000×2500×3300mm | 20000×2700×3300mm | 20000×2900×3300mm | 20000×3100×3300mm |
現場圖片
SCENE PICTURES
